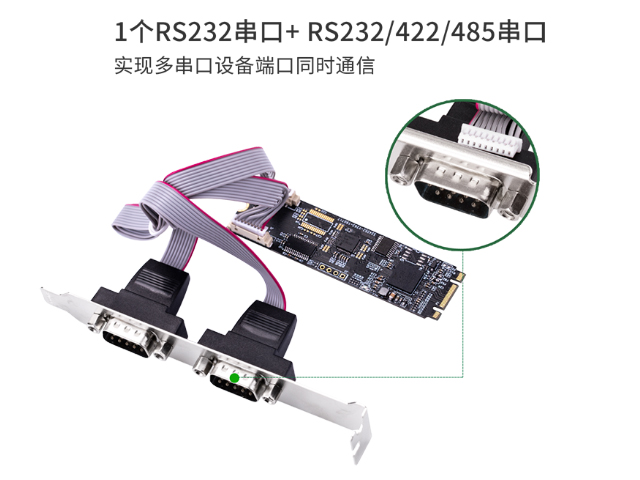

该款串口卡可通过主机的M.2插槽转换成1个标准的RS232串口和1个RS232/422/485,用户可同时连接2个具有串行端口的设备进行数据传输。其主要应用于连接终端、Modem、条码机、收款机、ISDN、终端适配器、串行打印机以及PC 机等各种串行设备,致力于为用户实现更高性价比串口解决方案。
型号IO-ADA15070

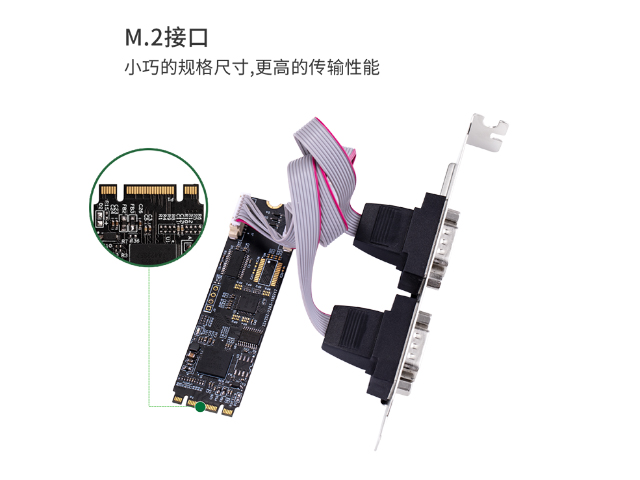

输入接口M.2
输出接口RS232 + RS232/422/485
主板卡槽M.2
传输速率921.6Kbps
辅助配件转接头,短铁片,驱动光盘,安装螺丝钉,(选配)

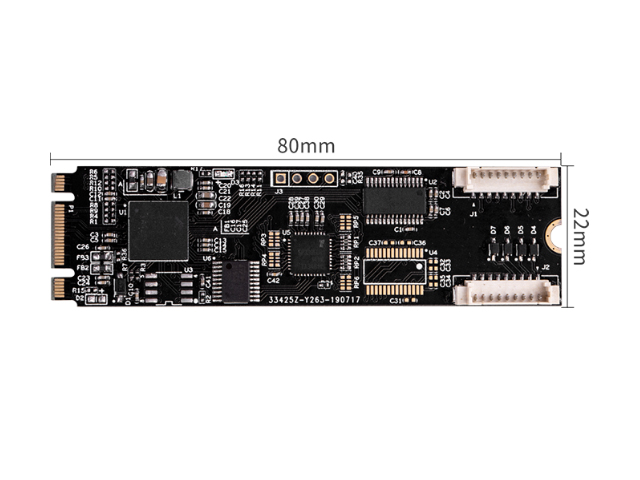

产品尺寸80x22mm
产品简介
•

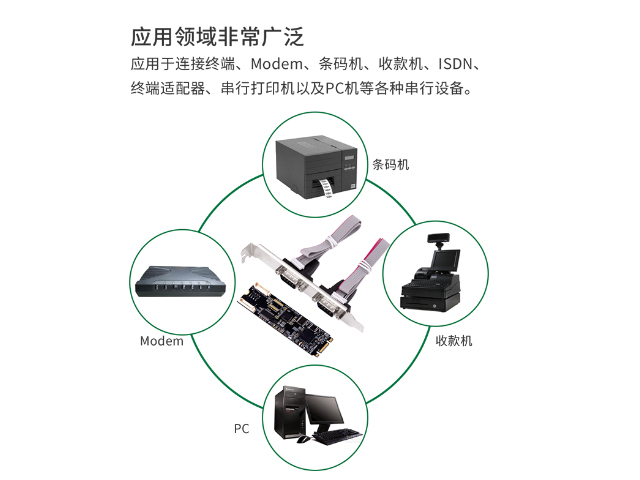

该款串口卡可通过主机的M.2插槽转换成1个标准的RS232串口和1个RS232/422/485,用户可同时连接2个具有串行端口的设备进行数据传输。其主要应用于连接终端、Modem、条码机、收款机、ISDN、终端适配器、串行打印机以及PC
机等各种串行设备,致力于为用户实现更高性价比串口解决方案。
特征
• 兼容PCIe 2.0 Gen 1
• x1链路,双向单工,每个方向2.5 Gbps
• 适用基于PCIe带有key M or B的M.2插槽
• 数据读/写32位操作
• 两个UART的全局中断状态寄存器
• 16多用途输入/输出(MPIO)
• 由两个独立的UART通道控制
• 支持每秒位数据传输为300~921600波特率
• 16550兼容寄存器组
• 256字节的TX和RX FIFO
• MCU启用控制RS485双向数据
Signal
• RS232:DCD,RXD,TXD,DTR,GND,DSR,RTS,CTS,RI
• RS422:TX - ,TX +,RX +,RX - GND
• RS485:Data-, Data +
• 数据位:4,5,6,7,8
• Stop位:1,1.5,2
• Parity位:奇数,偶数,标记,空格,无
• 流控制:无,Xon / Xoff,硬件
• 存储温度:-65°C至+ 150°C
系统要求
• Windows®Server2003,2008,2012,2016,2019
• Windows®XP,Vista,7,8,8.1,10
• Linux 2.6.27,2.6.31,2.6.32,3.x和更新版本

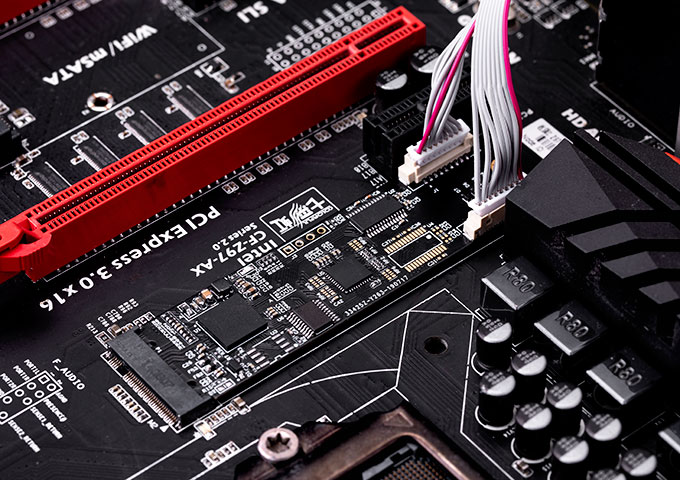

• 电脑至少有一个可用的M.2 key M or key B 插槽
包装内容

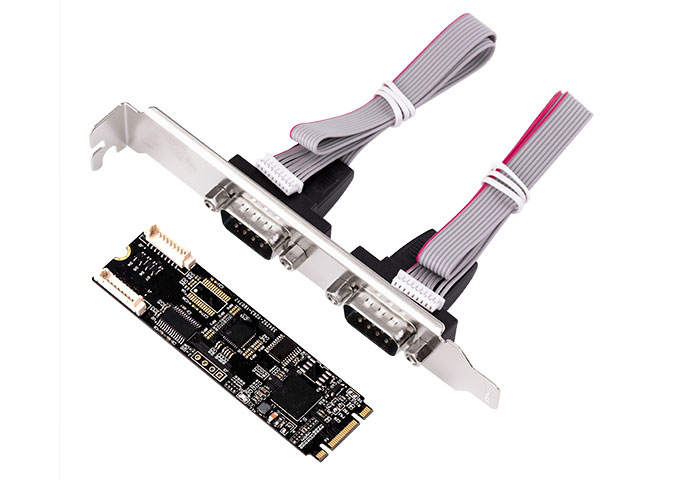

• 1×M.2转RS232 + RS232 / 422/485卡
• 1×用户手册
• 2×短铁片
• 1×驱动光盘
本产品驱动下载
