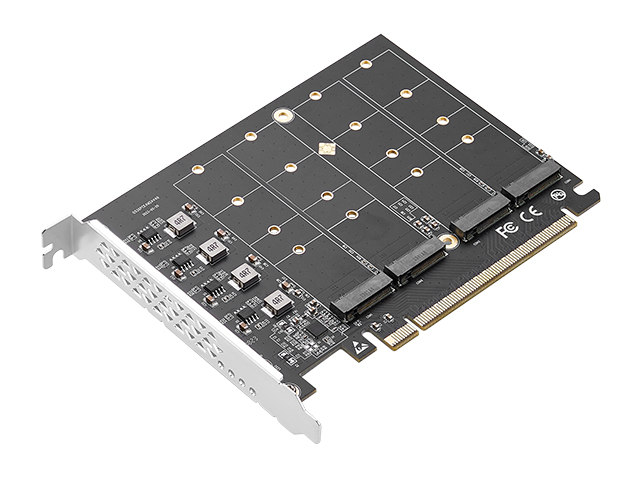

该款转接卡可通过主机的PCIex 16插槽转接出4个M.2插槽，采用PCIe4.0x16总线带宽，传输带宽高达256Gb/s，支持 NVMe RAID。专为最新一代的NVMe驱动器而设计，具有升级的电源（每个驱动器可提供高达14W的功率）。致力于为广大高阶主机 & 工作站、影音处理、NAS/电竞/Chia币挖矿玩家提供海量存储和极致速度的需求。
型号IO-PCE44M2-02
输入接口PCIe
输出接口M.2
主板卡槽PCIe
传输速率256Gbps
辅助配件安装螺丝
产品尺寸145x110.8mm
产品简介
•该款转接卡设计用于通过主机的PCIe x16插槽转接出4个M.2插槽，采用PCIe 4.0 x16总线接口，传输带宽高达256GB/s，支持NVMe RAID。专为新一代NVMe SSD设计，提供增强的电源（每个驱动器可提供高达14W的功率）和高效的散热解决方案（包括大型散热器和活动风扇），以确保SSD在高负载下也能维持最佳性能。适用于高阶主机、工作站、影音处理、NAS、电竞以及加密货币挖矿等场景，满足对海量存储和极速数据传输的需求。
主要特性

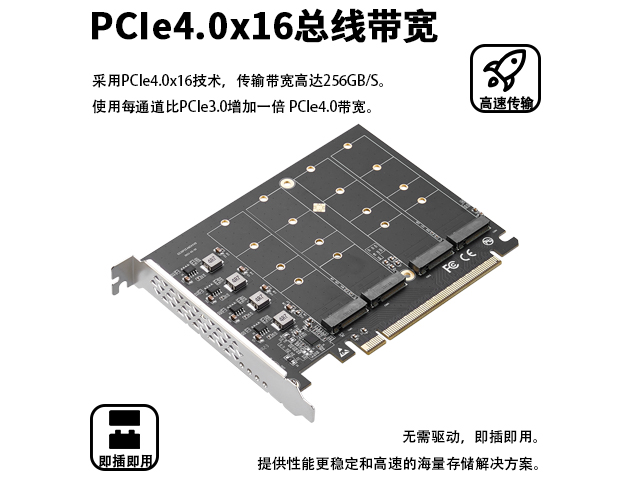

•利用PCIe 4.0 x16总线带宽，提供高达256Gb/s的传输速率，相较于PCIe 3.0，带宽实现翻倍。

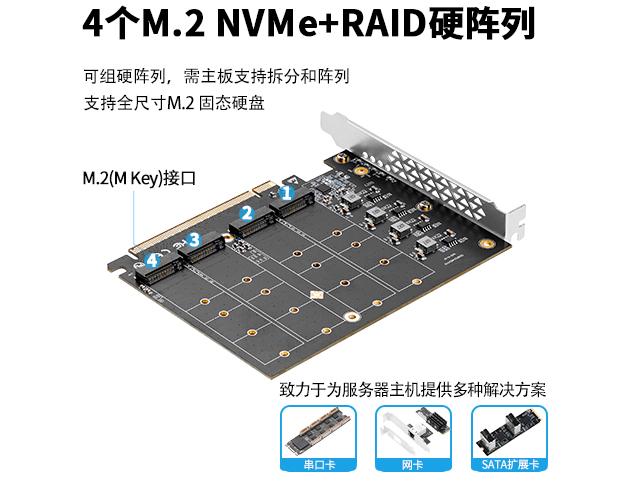

•配备四个M.2插槽，每个插槽支持NVMe SSD，提供高速数据传输。
•兼容Intel X299、Z390、Z370以及未来平台的RAID功能，同时在AMD TRX40和X570平台上支持PCIe 4.0 NVMe RAID。
•提供充足的电源和优秀的散热性能，保障SSD稳定运行。
详细特性
•支持4个NVMe M.2 ，最高传输速率可达256GB/s。
•使用PCIe 4.0 x16接口，兼容低损耗的服务器级PCB材料。

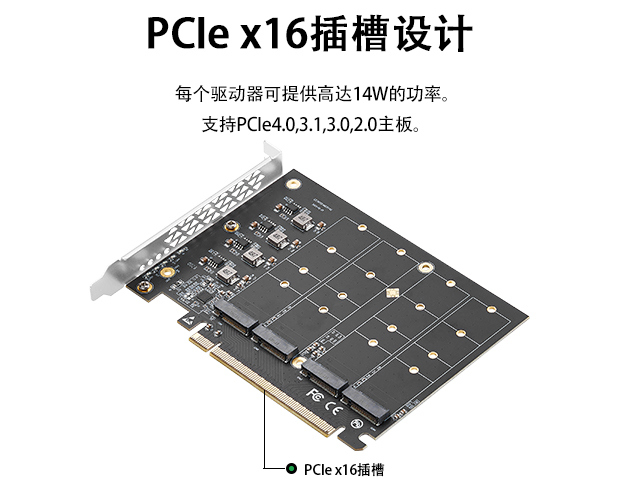

•为SSD提供高达14W的功耗，支持下一代高性能驱动器。
•配备散热片和活动风扇，有效冷却M.2 SSD。
•兼容PCIe x16插槽。
•支持PCIe 4.0、3.1、3.0标准，同时向下兼容PCIe 2.0主板。
•符合PCI Express M.2规范1.0及1.1版本。
•支持数据传输速率达2.5Gb/s（250MB/s）、5Gb/s（500MB/s）、8Gb/s（1GB/s）和16Gb/s（2GB/s）。
•支持2230、2242、2260、2280尺寸的NGFF SSD。
•提供四个NGFF M.2 M Key插槽，以及相应的固定孔位。
•易于安装，无需驱动程序
系统要求
•适用于Windows和Linux操作系统。
•需要主板上有一个可用的PCI Express x16或x32插槽。

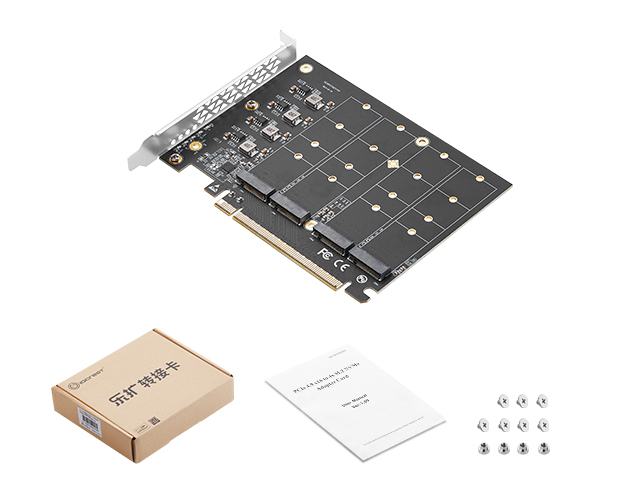

包装内容
•1 x PCIe 4.0 x16至4 x M.2（M Key）转接卡。
•1 x 用户手册。
•1 x M.2安装材料。
重要提示
•对于不支持拆分的主板和BIOS，系统只能识别一个M.2模块。
本产品驱动下载
立即下载
Q：正常使用这款扩展卡需要注意哪些？
A：1) 需要一个能支持PCIEX16拆分的主板。这就是PCIe X16插槽允许硬件将X16通道划分为4个X4或者其他方式，还需要在主板的BIOS中告诉主板该卡在哪个插槽中。
2) SSD必须是 M.2 NVME 和“M”key。不是“B”key，不是“B + M”key，而是绝对的“M”key。部分制造商的网站并未提及规格，建议最好确认该驱动器是支持 PCIe 3.0 x4或者PCIE 4.0 X4的NVME协议的M-key SSD。
Q:你好，我的主板是技嘉的B850的主板，有哪个拆分的教程吗？
A:技嘉主板拆分开启步骤： 1、开机不停敲击 DEL 进入 BIOS 进入 Advanced Mode 进阶模式（如目前为 Easy Mode 右侧选择 Advanced Mode 即可） 2、进入 Settings 选项卡 - IO Ports，找到 PCIEX16 Bifurcation 选项（对于无 Settings 选项卡的主板型号，可进入 Peripherals 选项卡下寻找 PCIEX16 Bifurcation Support），将 Auto （或显示为 PCIE x 16）按需进行拆分更改即可； 3、更改完毕后，依次按下键盘的 F10 和回车键以保存并退出，确认即可。（或转到 Save & Exit 选项卡 - Save & Exit Setup - YES ）
Q：这个卡上我接了四个nvme ssd为什么我系统只识别两个？
A:
1、有很多主板是共享PCIE通道的，可以将PCIE设备拆除或者更换插槽，如显卡，扩展卡，板载的nvme SSD等，假如插槽只支持X16拆分成X8和X8,那就只能认到2个
2、查看CPU是否支持，所选的CPU是否有足够的通道，有些低端的CPU是没有足够的通道可能也不支持
3、不同主板PCIE拆分通道数不同，有些主板PCIE RAID是X8+X4 +X4,这种主板4位M.2的卡只能支持3个M.2 SSD或设备，2位M.2的卡只能支持1个M.2SSD或设备,跟主板厂商拆分插槽的设置有关,与卡无关
Q：请问，这款扩展卡是否能与英特尔制造的主板配合使用？
A：该设备基本上是一个 PCIe 分离器。 要使 PCIe 分离器在不需要特殊主板支持的情况下工作（即主板具有支持此设备的稀有和特殊电路），您需要在分离器设备中内置 PCIe 开关。 该设备没有内置 PCIe 开关，因此只能与英特尔制造的少数主板配合使用。
Q:DELL的RX 730XD是否能否用这种拆分卡？
A:这张卡在很多支持拆分的主板上比如华硕技嘉超微等等都支持，但是截止到目前为止，唯独不支持DELL的RX 730XD 系列，有可能是硬件不兼容，是DELL这款主机的小伙伴不要买,谢谢!
