产品简介

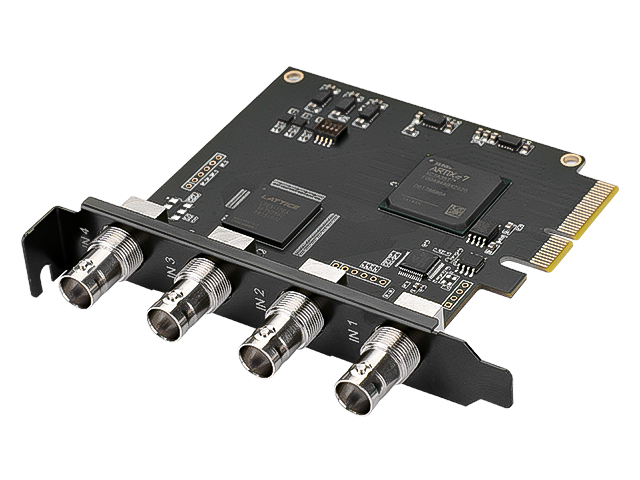

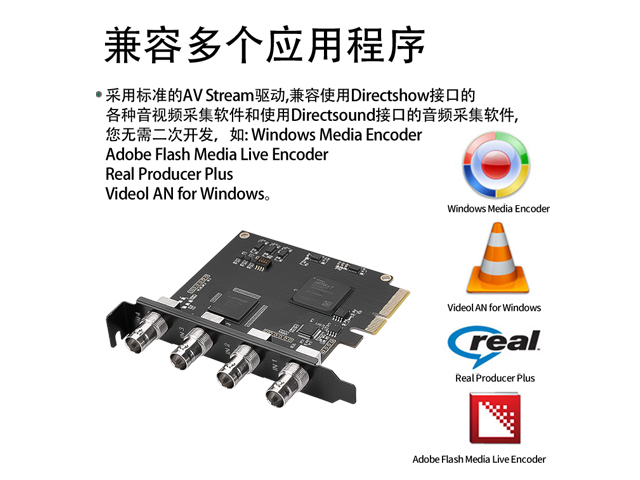

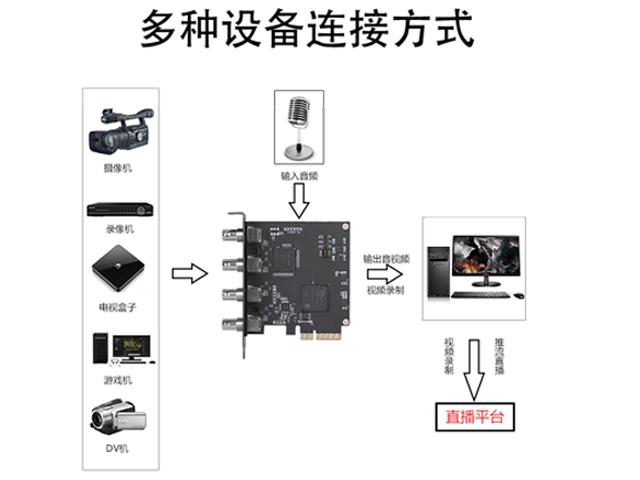

•该款视频采集卡可通过主机的PCIe插槽转接出4个SDI接口，其采用的是PCI-E X4插槽，能同时实时采集四路高清SDI信号，支持高清1920 x 1080p，同时带有音频输入，能直接兼容标准的DirectShow软件。支持一机多卡和多路采集流，广泛应用于网络视频直播、视频会议、录播产品、医疗图像处理、雷达信号数据采集、多屏显示等各个领域。

1. 采用视频采集独特DMA技术，在PCIe 2.x的系统中每路DMA带宽可达约400MB/s，在PCIe 1.x的系统中每路DMA带宽可达约200MB/s，自主设计PCIE DMA引擎，无需外部缓存DDR芯片，延迟更低。

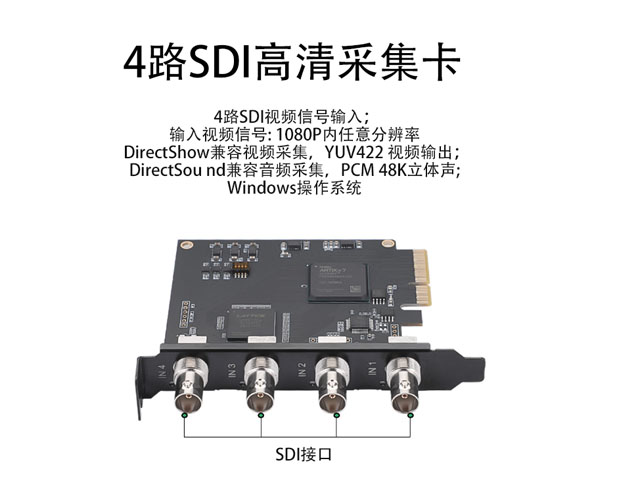

2. SDI信号相关的特性：集成电缆均衡器，支持的传输距离如下: HD-SDI信号传输距离最长可达190米 3G-SDI信号传输距离最长可达150米，支持SHD/3Ga/3Gb/3Gb-DL/3Gb-DS标准，支持YCbCr4:2:2色彩采样，支持8通道的音频通道，可达48KHz。

特征

•主接口：PCIE 2.0x 4

•音频接口：SDI嵌入式音频(每个输入8路)

•音频格式：PCM

•音频采样率：48KHz

•接口类型：BNC

•输入接口：HD-SDI / 3G-SDI

•视频格式：YUV 4:2:2

•通道数：4路 (4路HD-SDI或2路3G-SDI / 2路HD-SDI)

•最大输入分辨率：1920 x 1080 60fps

•最大采集分辨率：HD-SDI 1920 x 1080 30fps，3G-SDI 1920 x 1080 60fps

输入视频分辨率(*如果没有'i'，就是逐行扫描信号。)

•SD-SDI:720x480@(60i),720x576@(50i)

•HD-SDI:1280x720@(50/60) ,1920x1080@(50i/60i/24p/25p/30p)

•3G-SDI:1920x1080@(50p/60p)

•采集视频格式(*采集格式不支持隔行扫描。)

•HD-SDI:1280x720@(50/60),1920x1080@(24p/25p/30p)

•3G-SDI:1920x1080@(50p/60p)

•PCIE 2.0 X4 20Gb/s 传输带宽;

•视频处理由采集卡完成，不占用主机CPU;

•自动判断输入视频格式，通知你输入视频格式;

•支持一机多卡，动态设置通道编号；

•低延时：<50ms

•功耗：6.3W

•工作湿度 5% - 80%相对湿度

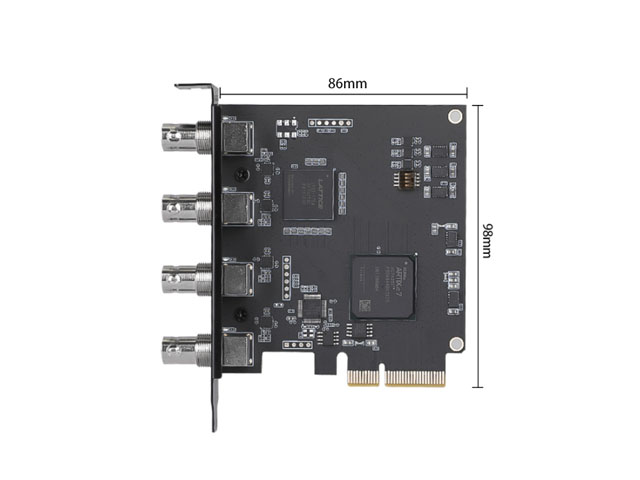

•尺寸 (L x W)：86 x 98 mm

系统需求

•Windows

包装清单

•1x4路SDI高清采集卡

•1x说明书

•1x驱动光盘
