该款转接卡可通过主机的PCIex 16插槽转接出4个M.2插槽,采用PCIe4.0x16总线带宽,传输带宽高达256Gb/s,支持 NVMe RAID。专为最新一代的NVMe驱动器而设计,具有升级的电源(每个驱动器可提供高达14W的功率),以及大型散热器和活动风扇,以确保驱动器保持冷却以达到最佳性能。致力于为广大高阶主机 & 工作站、影音处理、NAS/电竞/Chia币挖矿玩家提供海量存储和极致速度的需求。
型号IO-PCE44M2-01
输入接口PCIe
输出接口M.2
主板卡槽PCIe
传输速率256Gbps
辅助配件M.2安装材料 ,螺丝刀,硅胶散热垫

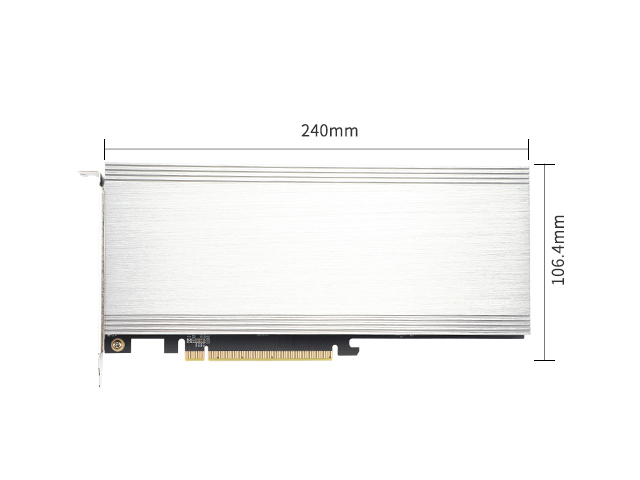

产品尺寸240x106.4mm
产品简介
•该款转接卡可通过主机的PCIex 16插槽转接出4个M.2插槽,采用PCIe4.0x16总线带宽,传输带宽高达256Gb/s,支持 NVMe RAID。专为最新一代的NVMe驱动器而设计,具有升级的电源(每个驱动器可提供高达14W的功率),以及大型散热器和活动风扇,以确保驱动器保持冷却以达到最佳性能。致力于为广大高阶主机 & 工作站、影音处理、NAS/电竞/Chia币挖矿玩家提供海量存储和极致速度的需求。

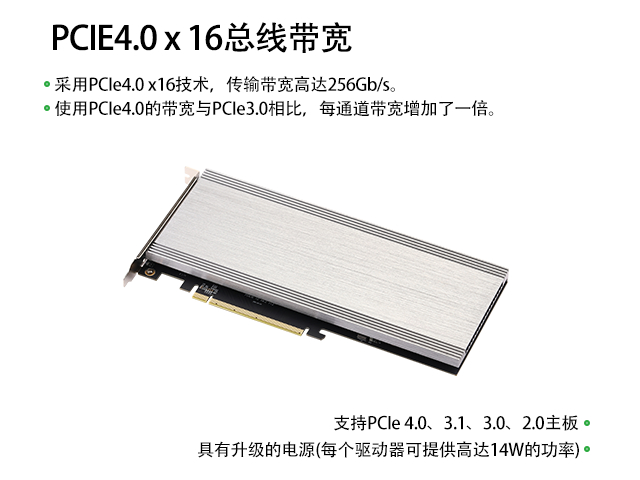

1. 采用PCIe4.0x16总线带宽,传输带宽高达256Gb/s。使用PCIe4.0的带宽与PCIe3.0相比,每通道带宽增加了一倍。
2. 配备四个M.2插槽,每个卡可提供高达256Gbps的带宽,是单个PCIe 3.0驱动器带宽的8倍。

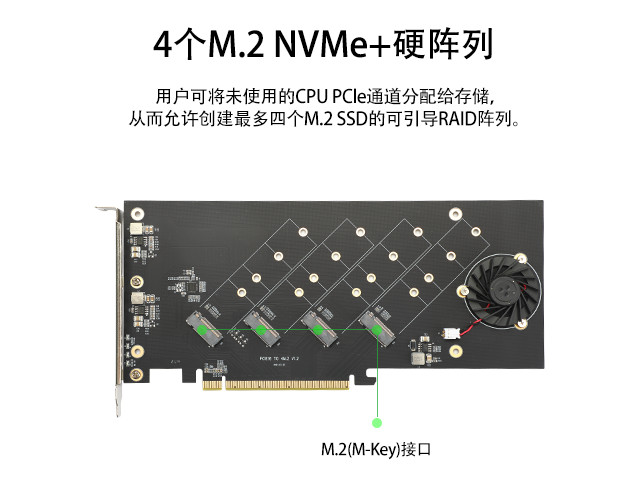

3. 与Intel X299,Z390,Z370和未来平台的CPU上RAID功能兼容,并在AMD TRX40和X570平台上支持PCIe4.0 NVMe RAID。可以将未使用的CPU PCle通道分配给存储,从而允许创建最多四个M.2 SSD的可引导RAID阵列。
特征
• 通过利用PCle4.0带宽在一张卡中支持4个NVMe M.2,传输速率最高达256Gbps。
• 具有服务器级(低损耗)PCB材料的PCIE 4.0 X16接口
• 支持下一代最新驱动器的14W功耗SSD

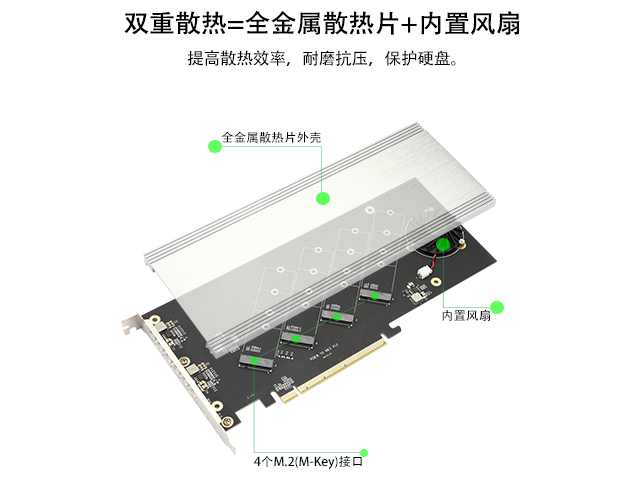

• 散热片和活动风扇可为M.2 SSD散热
• 支持PCIe x16插槽
• 支持PCIe 4.0、3.1、3.0,PCIe 2.0主板
• 符合PCI Express M.2规范1.0、1.1
• 支持高达2.5Gb(250MB / s),5Gb(500MB / s),8Gb(1GB / s),16Gb(2GB / s)的数据传输
• 将PCIE主板连接到NGFF M Key SSD
• 支持2230、2242、2260、2280大小的NGFF SSD
• 支持四个可用的NGFF M.2 M Key插槽
• 4个螺钉孔2230/2242/2260/2280可用于固定NGFF SSD卡
• 4个螺丝孔可用于固定PCB板
• 易于安装,无需驱动程序
• 不支持拆分的主板和BIOS只能识别一个模块。
系统要求
• 支持Windows,Linux
• 具有一个可用PCI Express x16/x32插槽的PC

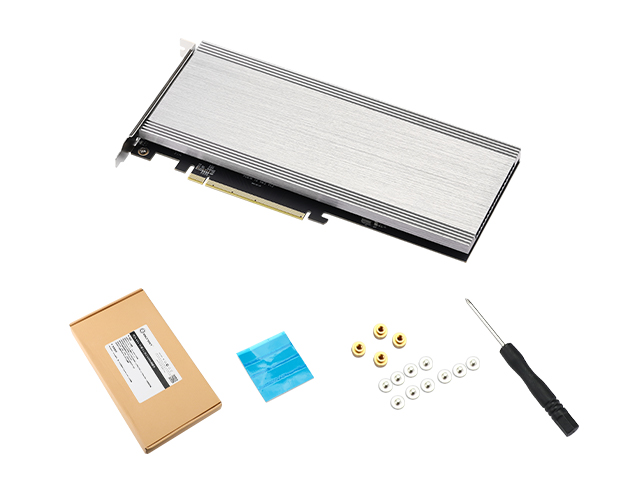

包装内容
• 1 x PCIe 4.0 x 16至4 x M.2(M Key)卡
• 1 x 用户手册
• 1 x M.2安装材料
• 1 x 螺丝刀
• 4 x 自粘式导热垫
本产品驱动下载
问:乐扩PCIe4.0x16转4xM.2 NVMe 转接卡,型号:IO-PCE44M2-01和PCIe3.0x16转4xM.2 NVMe转接卡,型号:IO-PCE34M2-01相比较有哪些优势?
答:型号:IO-PCE44M2-01有 PCIe 4.0,每条通道的运行速度是 PCIe 3.0 的两倍,因此每条通道的速度为 1969 MB/s。
因此,2x PCIe 4.0 通道 = 4x PCIe 3.0 通道
因此,使用 PCIe 4.0,您只需要总共 8 个 PCIE 4.0 通道即可让所有 4 个 NVMe 驱动器工作。
问:请问,这款扩展卡可以在技嘉主板X570电竞大师主板上使用吗?
答:技嘉主板X570电竞大师主板,添加Hyper M.2 X16 PCIe 4.0 X4 扩展卡,接了4个影驰PCIE4.0 NVME 1T的固态盘,只能识别出一个,叫唤固态到第一个接口都是别的,技嘉主板需要修改设置,扩展卡接在X16和X8的PCIE接口都这样的。主板3个NVME接口,接了3个PCIE3.0的固态,一个5700XT显卡,一个这款扩展卡。
问:请问,这款扩展卡是否能与英特尔制造的主板配合使用?
答:该设备基本上是一个 PCIe 分离器。 要使 PCIe 分离器在不需要特殊主板支持的情况下工作(即主板具有支持此设备的稀有和特殊电路),您需要在分离器设备中内置 PCIe 开关。 该设备没有内置 PCIe 开关,因此只能与英特尔制造的少数主板配合使用。
