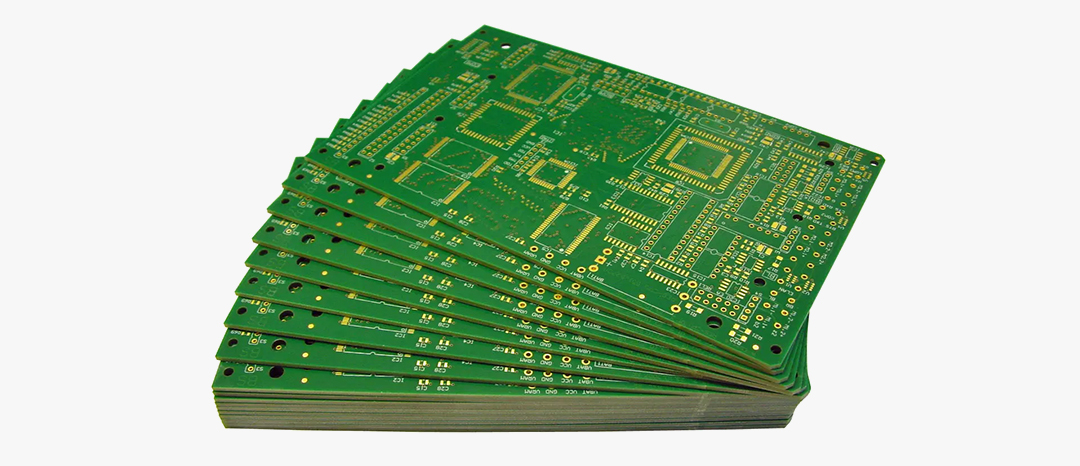

在任何一件精密的电子设备中，从您的智能手机到服务器的万兆网卡，都离不开一块核心的基板——PCB（Printed Circuit Board，印刷电路板）。它常被比作电子产品的“骨架”，因为所有的芯片、电容、电阻等元器件都需要焊装在它上面才能协同工作。然而，这一定义远未触及其重要性的核心。PCB的设计和制造质量，实际上是产品的“中枢神经系统”和“散热系统”的结合体，直接决定了整机的性能上限、信号传输效率乃至最终的使用寿命。

 1. 信号完整性：高速数据传输的生命线

在低速电子时代，PCB的主要任务仅仅是实现电路的导通。但在今天，随着PCIe 4.0/5.0、DDR5内存、万兆网络等高速接口成为主流，PCB的角色发生了质变。此时，我们必须引入一个关键概念：信号完整性（Signal Integrity, SI）。

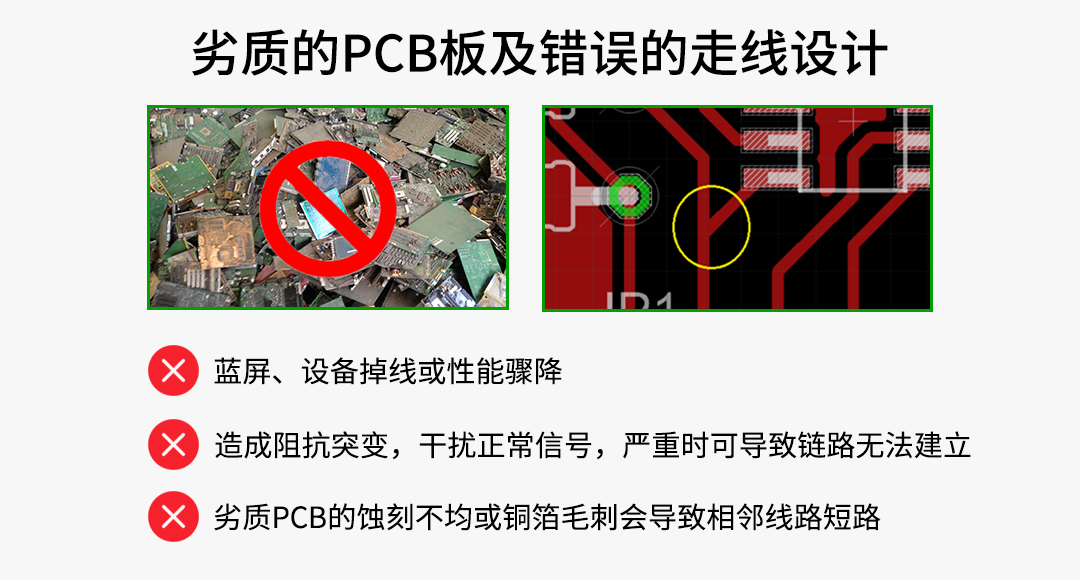

高速数字信号本质上是微弱的电磁波，在PCB的铜制走线（Trace）上传输时，极易受到物理因素的影响而产生失真、反射和衰减。拙劣的PCB设计会直接导致：

 时序错乱与数据错误：在高速通信中，信号必须在纳秒甚至皮秒级别的时间内精准到达。如果一组相关的走线（如PCIe通道的差分对）长度不一，就会导致信号延迟，接收端无法正确解析数据，从而引发蓝屏、设备掉线或性能骤降。

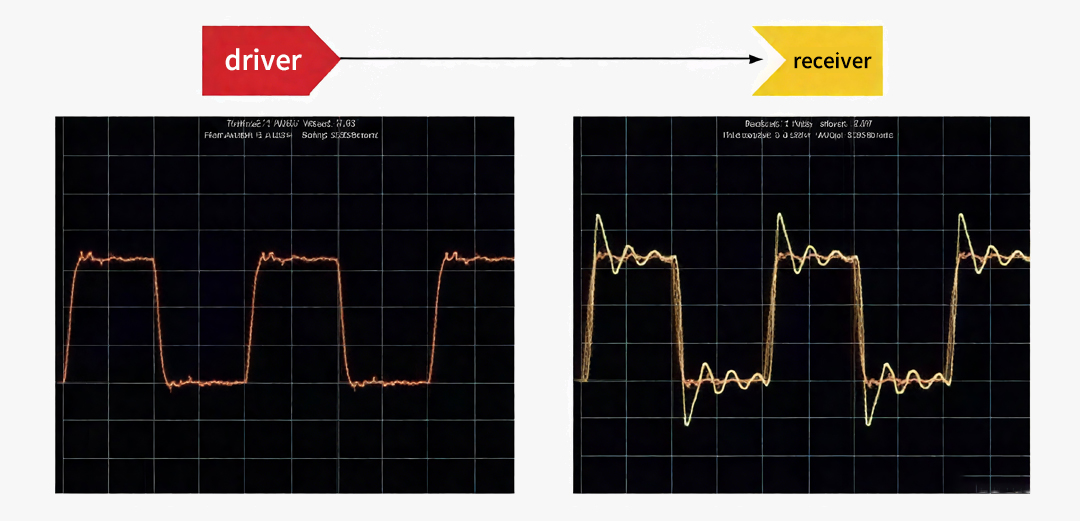

 阻抗不匹配导致信号反射：PCB走线需要有精确的特性阻抗（通常为50欧姆）来匹配元器件的接口。任何走线宽度、拐角或过孔处理不当，都会造成阻抗突变，使信号像光遇到镜子一样发生反射，干扰正常信号，严重时可导致链路无法建立。

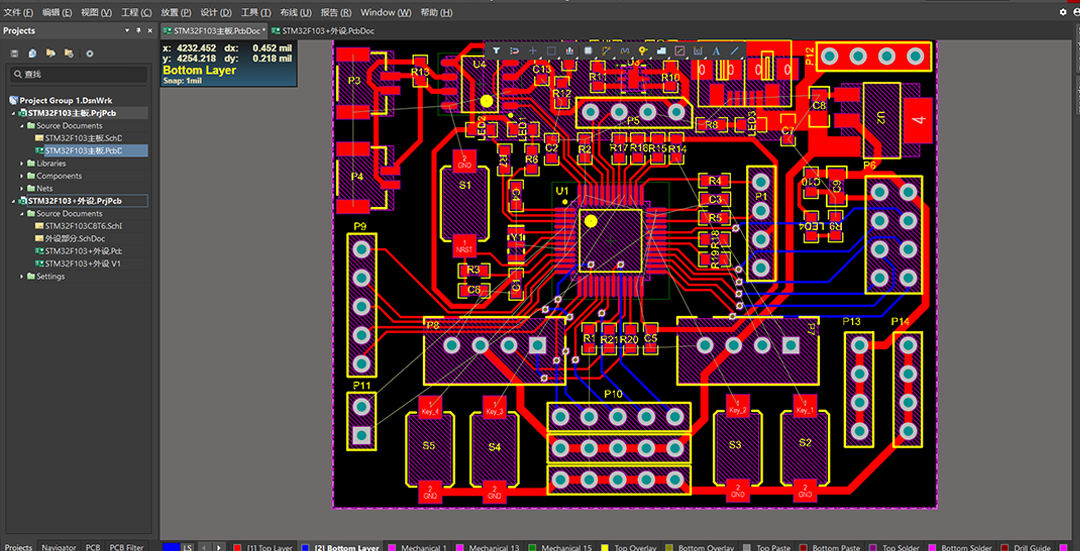

高端产品之所以不惜成本采用更复杂的PCB设计，正是为了通过精确的走线长度控制、平滑的拐角设计以及严格的阻抗计算，来确保高速信号这趟“旅程”的畅通无阻。

 2. 散热能力：高负载下的“冷静”保障

“性能越高，发热越大”是电子产品的普遍规律。CPU、GPU、FPGA等高性能芯片在满载运行时会产生巨大的热量，如果这些热量不能被及时有效地传导出去，就会导致芯片过热降频，甚至烧毁。

PCB板本身就是系统散热的关键一环。其散热能力主要体过现在：

 多层PCB与大面积铜箔：相比廉价的双层板（2-layer PCB），高端设备普遍采用4层、6层甚至更多的多层板。增加的内层不仅用于布线，更重要的是可以设置大面积的电源层（Power Plane）和接地层（Ground Plane）。这些完整的铜箔层就像巨大的散热片，能迅速将芯片产生的热量横向传导至整个板卡，再通过散热器和风道排出。

 铜厚与散热过孔：PCB铜箔的厚度（单位是盎司，oz）也至关重要。更厚的铜箔意味着更低的电阻和更好的导热性。此外，在芯片下方密集布置散热过孔（Thermal Vias），可以将热量快速从顶层垂直传导至其他层或PCB背面，显著提高散热效率。
