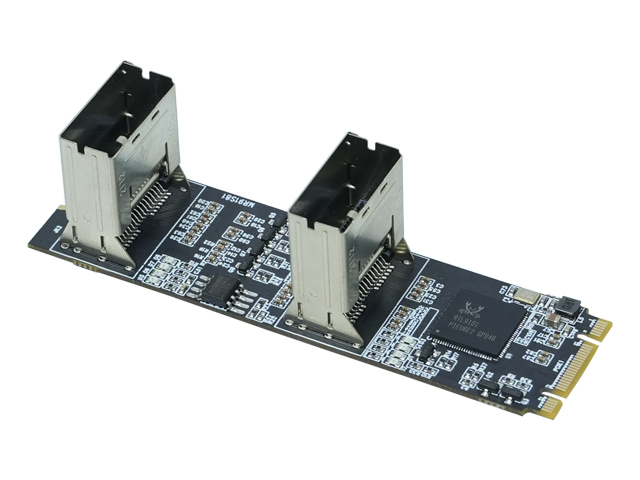

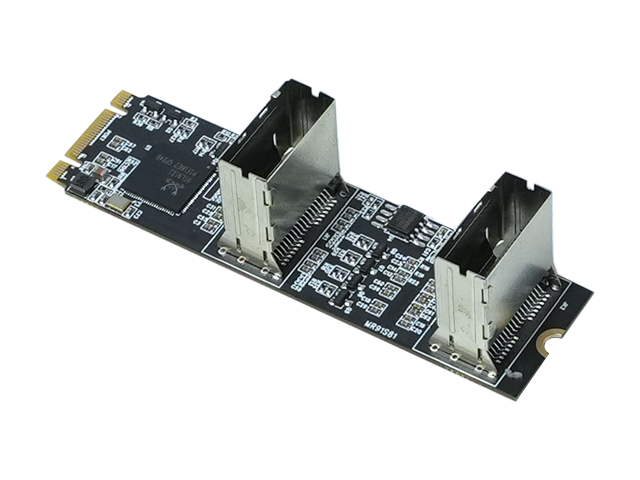

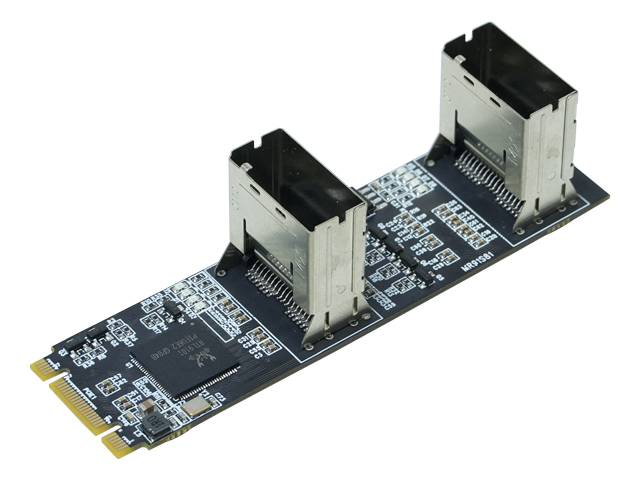

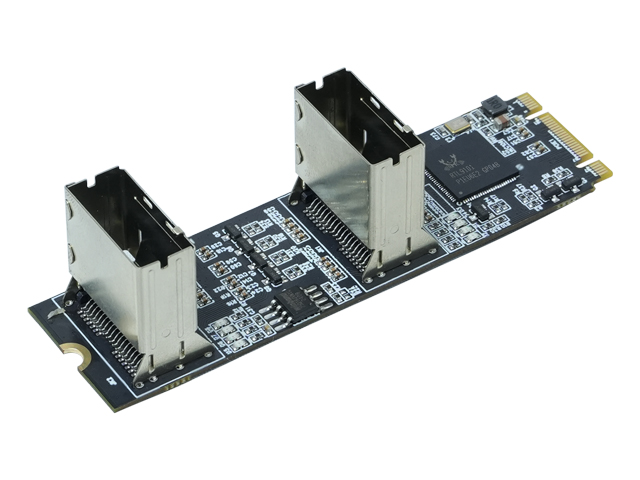

产品简介
专为扩展存储容量设计的高性能PCIe转SATA扩展卡，支持8块硬盘接入，提供即插即用兼容性，适用于Windows/Linux系统，满足数据存储、NAS组建及服务器扩容需求。
技术规格
• 接口:PCIe 3.0 x2，理论最大带宽 16 GT/s；
• 支持 SMART/健康信息；
• 端口:8x SATA 6 Gb/s；
• 支持功能:NCQ、热插拔、交错旋转、链路节能；
• 支持 SATA 链路电源管理：Partial模式/Slumber模式；
• 工作温度:0℃-55℃；
• 支持硬盘类型:2.5"/3.5" HDD、SSD；
BIOS设置(可选) 接口硬盘指示灯
• 在主板 BIOS 中，将对应 PCIe 插槽设置为“AHCI 模式”可获得最佳兼容性；

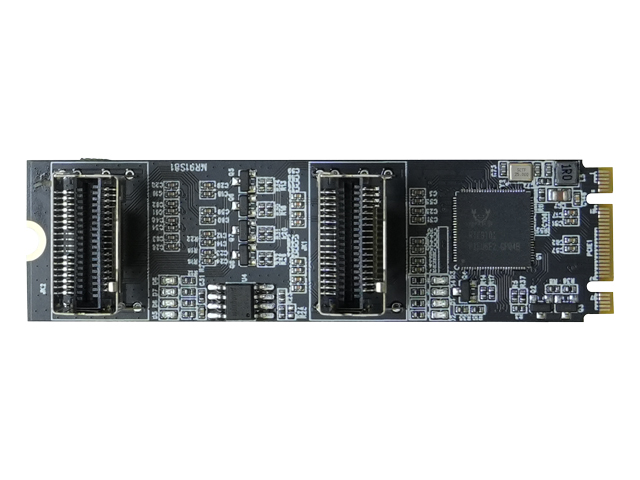

指示灯与状态
JK1 接口:
1P 接口硬盘指示灯:D6
2P 接口硬盘指示灯:D1
3P 接口硬盘指示灯:D3
4P 接口硬盘指示灯:D5
JK2 接口:
5P 接口硬盘指示灯:D4
6P 接口硬盘指示灯:D7
7P 接口硬盘指示灯:D2
8P 接口硬盘指示灯:D8
开机后硬盘识别和读写数据时，Led指示灯会同步闪烁。
硬件安装
• 关闭主机电源并拔掉电源线；
• 打开机箱，将扩展卡插入任意空闲 M.2 (pcie/NVME) 插槽(兼容 PCIe 3.0/2.0)；
• 用配送的 SATA 线连接硬盘/SSD；
• 确认所有连接牢固后，合上机箱并通电；
驱动与系统
• Windows 7/8.1/10/11：系统自带驱动，开机即识别；
• Linux 内核 3.10+：自动加载驱动，无需额外操作；
• 若需软件 RAID，可在 Windows“磁盘管理”或 Linux mdadm 中创建；
包装清单
•  1 × PCIe扩展卡
• 1 × Mini-SAS转SATA线
• 1 × 快速入门指南
