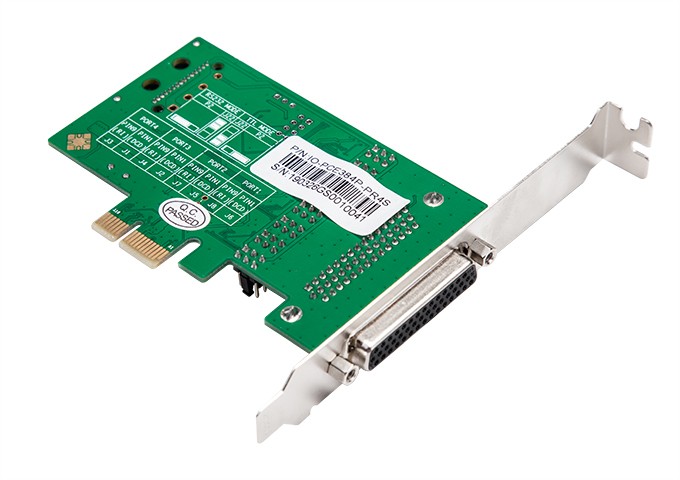

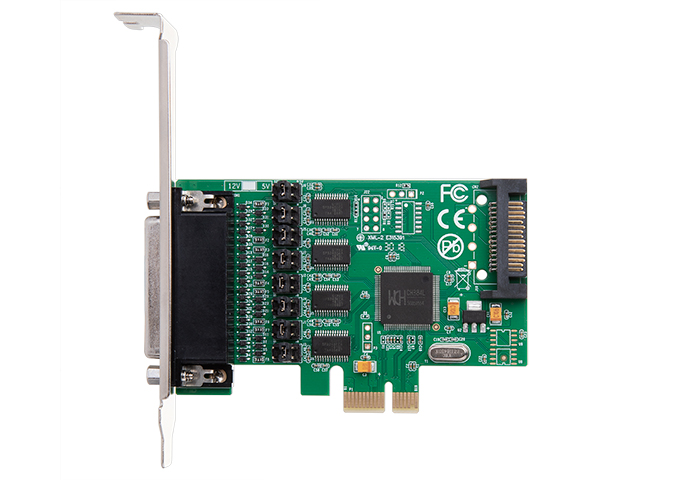

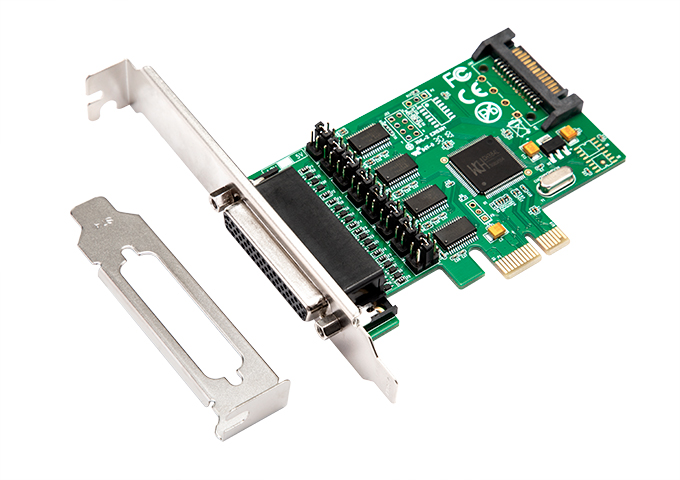

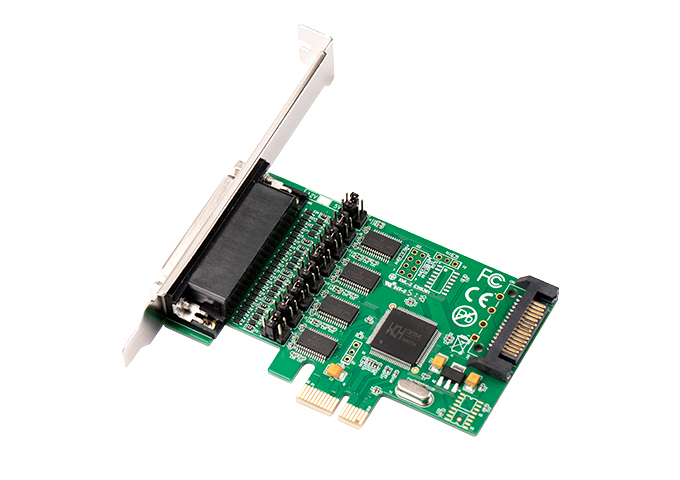

产品简介
•该款多串口卡是针对银行,证券,超市等金融行业设备而设计的,用户不仅可通过主机的PCI-E插槽扩展出4个串口,还可根据需求对串口端口号进行更改,所有串口RS232信号内置+/-15 KV ESD保护,是串行多端口通信最可靠和高性能的解决方案。
1、可实现DB9串口第1/9脚供电---无需增加外接电源,方便用户连接串行设备。
通过跳线可设置三种状态:A.第1脚供电:(DCD、+5V、+12V)B.第9脚供电:(RI、+5V、+12V),一般可为密码键盘,金卡键盘,扫描枪,以及外接LED显示屏等设备供电。
2、配备4个标准RS-232串口---实现多种串口设备端口同时通信
每个串口通信速率可达921.6Kbps,并且广泛应用于连接终端、调制解调器、打印机、扫描仪、收银机、条形码阅读器、键盘、数字显示器、电子秤、数据采集设备以及PC和兼容系统的其他串行设备。
3、采用PCI-Express X1总线设计,可分别接主机PCI-Express 2x、4x、8x、16x的插槽。
规格参数
•符合PCI-Express规范 Revision 1.1
•PCI-Express Single-Lane (x1) 总线带宽 2.5Gbps
•串口通信速率可达921.6Kbps
•支持串口端口号更改
•内置+/-15 KV ESD保护
特点
•完全独立的4 个异步串口,兼容16C550、16C552、16C554 及16C750 并且有所增强
•支持5、6、7 或者8 个数据位以及1 或者2 个停止位
•支持奇、偶、无校验、空白0、标志1 等校验方式
•可编程通讯波特率,支持115200bps 以及最高达8Mbps 的通讯波特率
•内置256 字节的FIFO 先进先出缓冲器,支持4 个FIFO 触发级
•支持MODEM 调制解调器信号CTS、DSR、RI、DCD、DTR、RTS,可转成RS232 电平
•支持硬件流控制信号CTS 和RTS 自动握手和自动传输速率控制,兼容TL16C550C
•支持串口帧错误检测、支持Break 线路间隔检测
•串口0 内置SIR 红外线编解码器,支持2400bps 到115200bps 波特率的IrDA 红外通讯
•提供DB9串口第1脚供电,通过跳线可设置三种状态:(DCD, +5V ,+12V)
•提供DB9串口第9脚供电,通过跳线可设置三种状态:(RI ,+5V ,+12V)
•储存温度:-20 ~ 85°C
支持的系统
•Windows98/98e/ME
•Windows 32bit 2000/XP/2003 Server/Vista/7/11 & Windows 64bit XP/2003 Server/Vista/7/8
•Linux Kernel 2.4 & 2.6

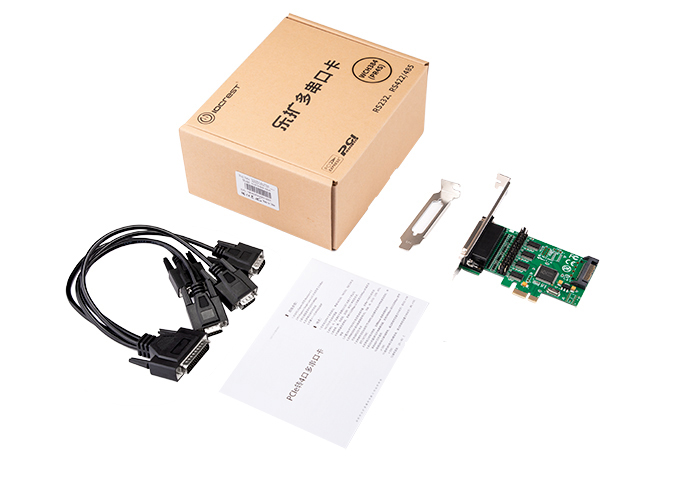

包装明细

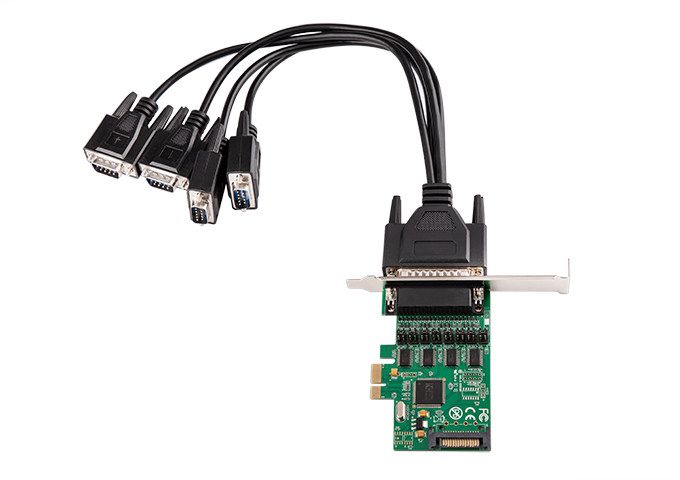

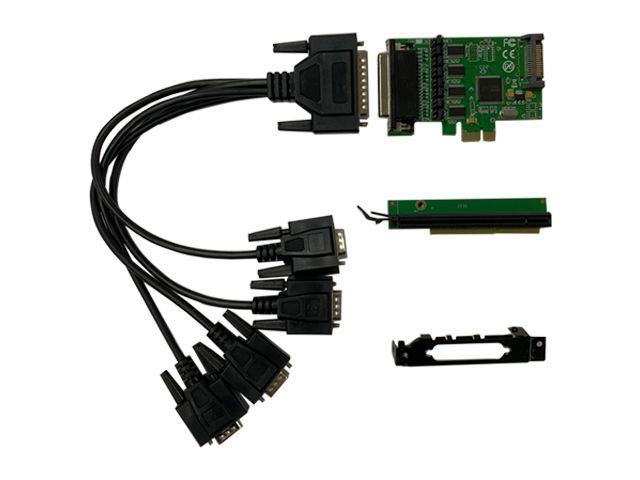

•1 x PCI-E转4口RS-232串口卡
•1 x 说明书
•1 x 短铁片
本产品驱动下载
