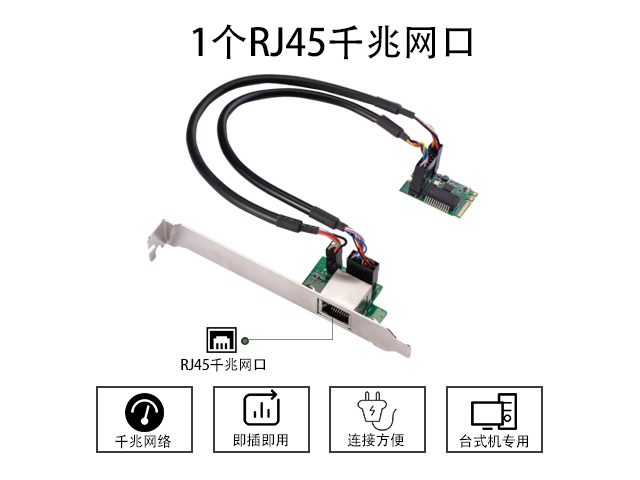

该款M.2千兆以太网适配器可以通过PC主机的M.2(A+E Key)插槽转接出1个千兆网口,它是一种高性能的10/100/1000 BASE-T以太网LAN控制器。符合IEEE 802.3u规范的10/100Mbps以太网和IEEE802.3AB规范为1000 MbPS以太网。让用户轻松实现千兆网络到桌面,是提升网络性能的不错选择。
型号IO-M2F8111H-GLAN
输入接口M.2

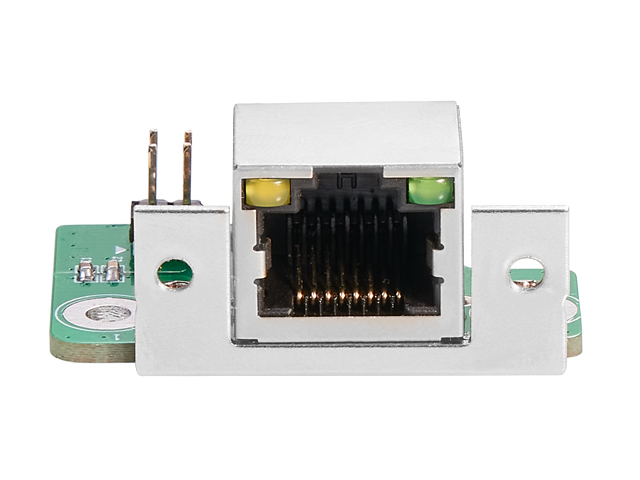

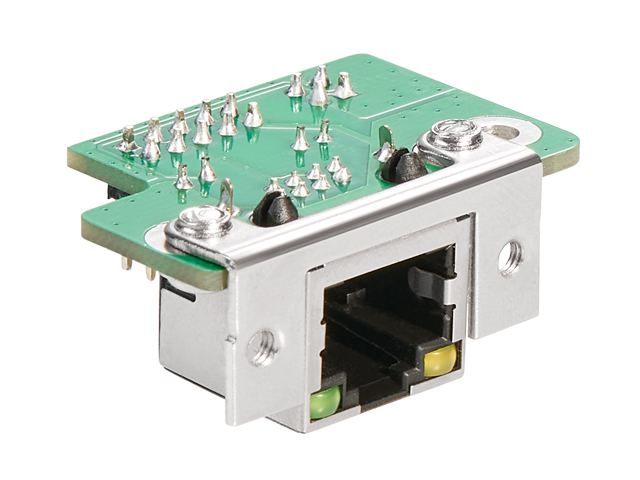

输出接口RJ45

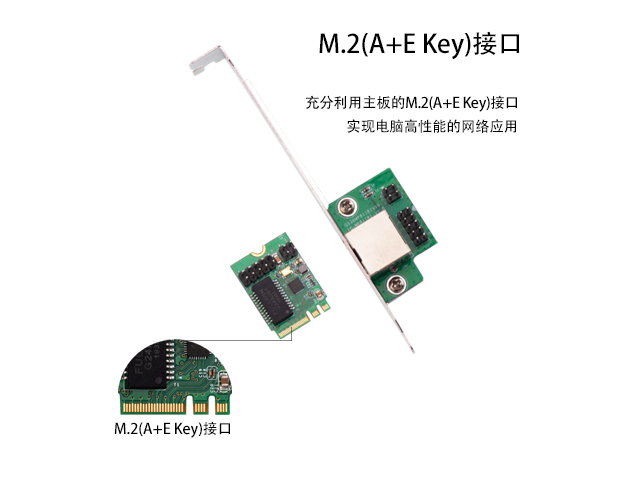

主板卡槽M.2(A + E Key)
传输速率1000Mbps

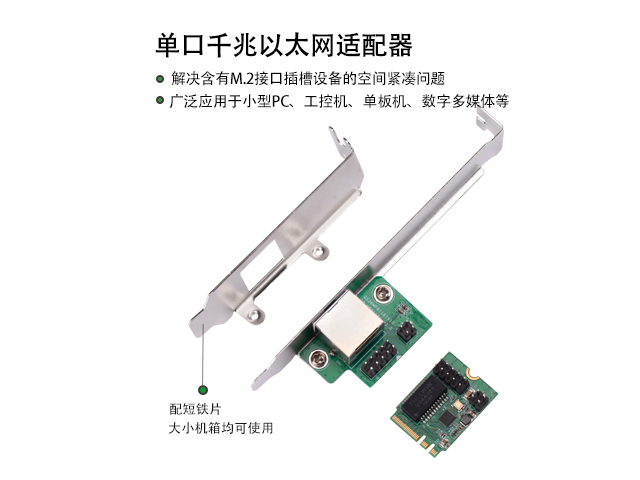

辅助配件短铁片,连接线

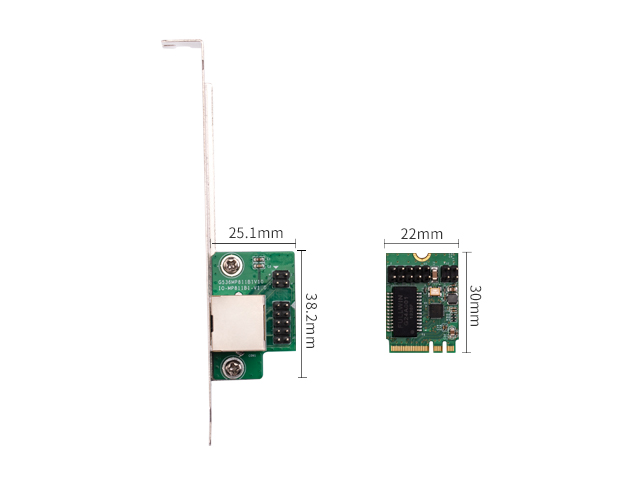

产品尺寸主卡25.1x38.2mm,副卡22x30mm
产品简介
•该款M.2千兆以太网适配器可以通过PC主机的M.2(A+E Key)插槽转接出1个千兆网口,它是一种高性能的10/100/1000 BASE-T以太网LAN控制器。符合IEEE 802.3u规范的10/100Mbps以太网和IEEE802.3AB规范为1000 MbPS以太网。让用户轻松实现千兆网络到桌面,是提升网络性能的不错选择。
特征
•集成的10/100 / 1000M收发器
•支持NGFF(M.2)2230 key A/E
•M.2 A+E Key
•支持PCI Express 1.1
•支持线对交换/极性/偏斜校正
•交叉检测和自动校正
•支持1-Lane 2.5Gbps PCI Express总线
•支持硬件ECC(纠错码)功能
•支持硬件CRC(循环冗余校验)功能
•发送/接收片上缓冲器支持
•支持PCI MSI(消息信号中断)和MSI-X
•完全符合IEEE802.3、802.3u和802.3ab
•支持IEEE 802.1P第2层优先级编码
•支持802.1Q VLAN标记
•支持IEEE 802.3az-2010(EEE)
•支持全双工流控制(IEEE.802.3x)
•支持9K字节的巨型帧
•支持四核接收侧缩放(RSS)
•支持协议卸载(ARP&NS)
•支持用于睡眠主机的ECMA-393 Proxzzy标准
系统要求
•Windows OS 32/ 64位
•Linux,MAC OS和DOS

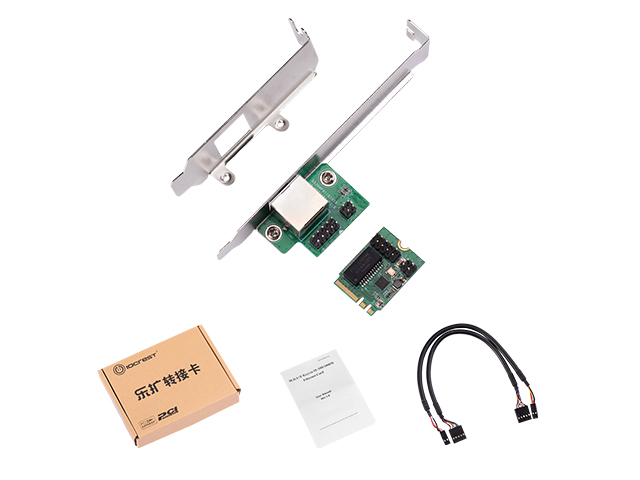

包装内容
•1 x M.2(A + E Key)转10/100 / 1000M以太网卡
•1 x 用户手册
本产品驱动下载
Q:这个网卡支持什么系统,win10需要安装驱动吗?
A:win10系统一般免驱,但是推荐安装驱动
8111H芯片驱动下载网址:http://www.mmui.com.cn/data/upload/image/RTL8111.zip
8125B芯片驱动下载网址:http://www.mmui.com.cn/data/upload/image/RTL8125.zip
Q:卡可以在linux系统上可以使用吗
A:支持linux系统,可以免驱使用
Q:这卡要怎么接线,为什么接上线后连不上网络?

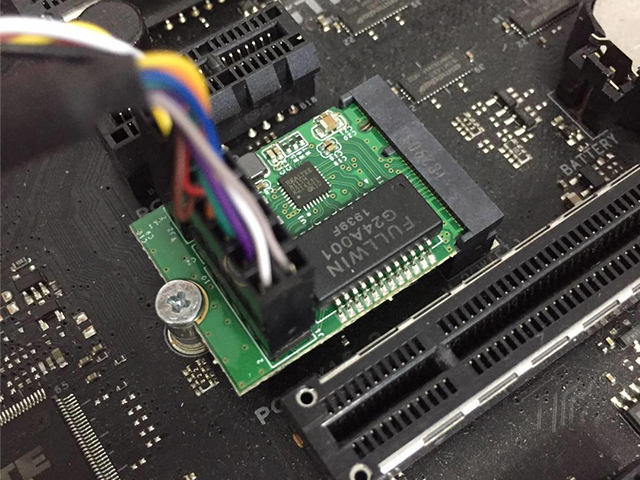

A:连不上网络,安装下图检查一下接线方式是否正确,用线上的箭头对卡上座子的箭头一一对应即可,接线方式视频请看下面链接:
(视频已拍摄完,但文件太大需剪切再放官网)

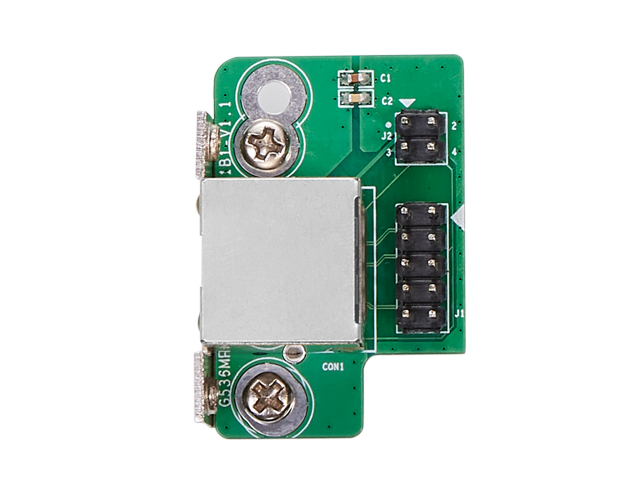

还有种简单的方法 两边板子背面上的方型焊点接的线是同一根线即可,如果不一致请重新接线

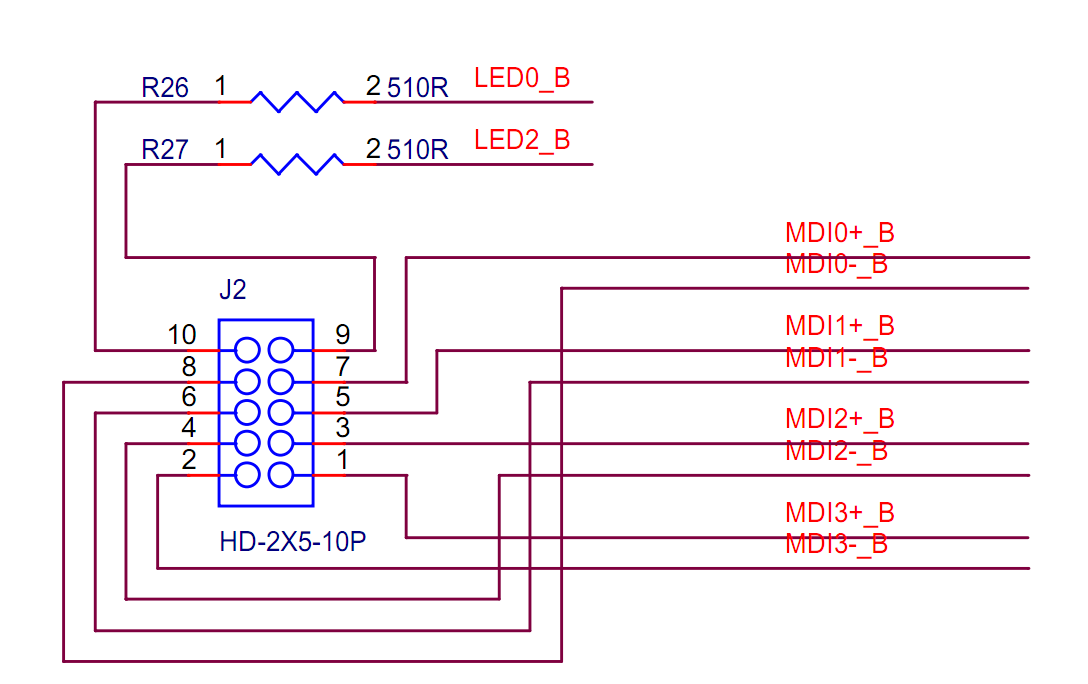

Q:你好,可以提供一下这个插针的线序或者定义吗?
A:
Q:Windows10 64位系统,不装网卡的时候是可以 ,装了电脑老是重启是什么原因?
A:重新安装驱动,换不同插槽,关闭唤醒功能
Q:网卡不识别,在设备管理器上找不到网卡?
A: 用橡皮擦拭一下金手指位置,换个插槽,接在另一台电脑是试一下看是否能解决
Q:是不是主板上有这个接口就可以使用?
A:不是,需要主板上的接口有对应插槽的同时还需满足该插槽能走pcie的信号,同时满足方可使用。如果不清楚插槽是否能走pcie信号,需要跟主板厂家确定技术参数或者直接测试也可。
