1.PCI Express 支持:
●支持PCIe 2.0,兼容1.0版本。
2.通道支持:
●支持X1,X2,X4,X8,X16(通道)的PCI Express总线连接器;
3.信号定义:
●支持EIA RS422和RS485标准。
●RS422信号定义为:T/R+, T/R-, RXD+, RXD-, GND。
●RS485信号定义为:DATA+(B), DATA-(A), GND。
4.保护措施:
●提供600W的浪涌保护和15KV的ESD全信号保护。
●具备2500Vrms的磁耦隔离电压保护。
●瞬态共模抑制能力为25KV/μs,确保信号的稳定性和安全性。
●1000 V DCDC电源隔离模块保护,增强系统的可靠性。
5.通信特性:
●RS422支持点对多的全双工双向通信。
●RS485支持点对多的半双工通信。
●自动识别RS422/485通信方式,无需跳线设置。
●最大传输距离可达1200米(在9600bps的波特率下)。
●使用双绞线或屏蔽线作为传输介质。
●兼容16550寄存器组,提供256字节的发送和接收FIFO。
●支持自动XON/XOFF软件流控制。
●具备多节点的自动地址检测功能。
●自动分配IRQ和I/O地址。
6.性能参数:
●每秒位数范围:300-921600。
●数据位可选:5、6、7、8。
●奇偶校验选项:偶、奇、无、标志、空格。
●停止位可选:1、1.5、2。
●流控制选项:Xon/Xoff、硬件、无。
7.工作环境:
●温度范围:-40°C 至 85°C。
8.支持的系统:
●Windows Server 2003, 2008, 2012
●Windows XP, Vista, 7, 8
●Linux 2.6.27, 2.6.31, 2.6.32, 3.x.x 及更新版本
●支持具有可用PCI Express插槽的系统
9.包装清单:

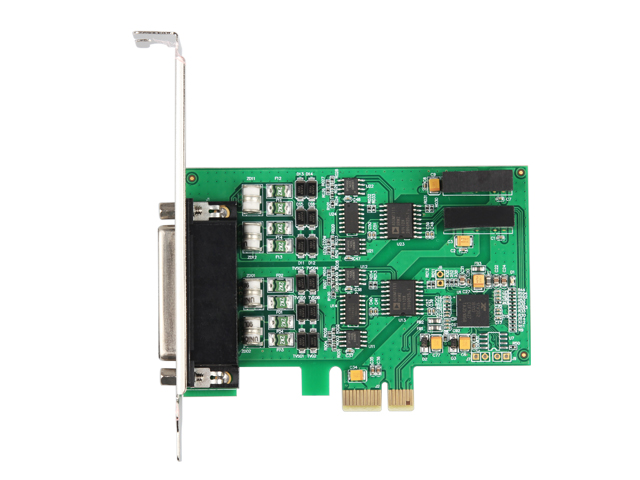

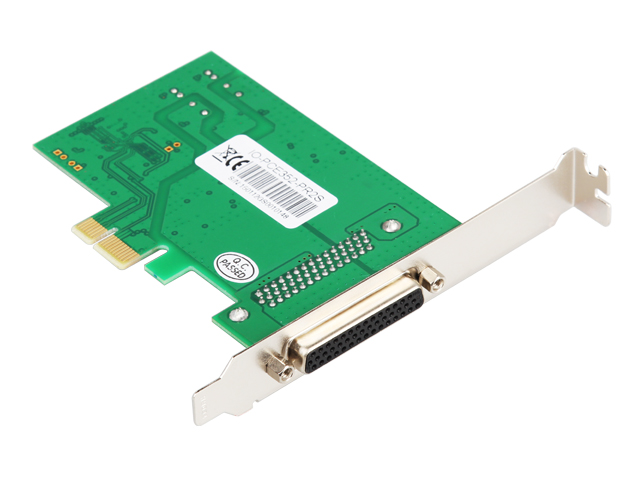

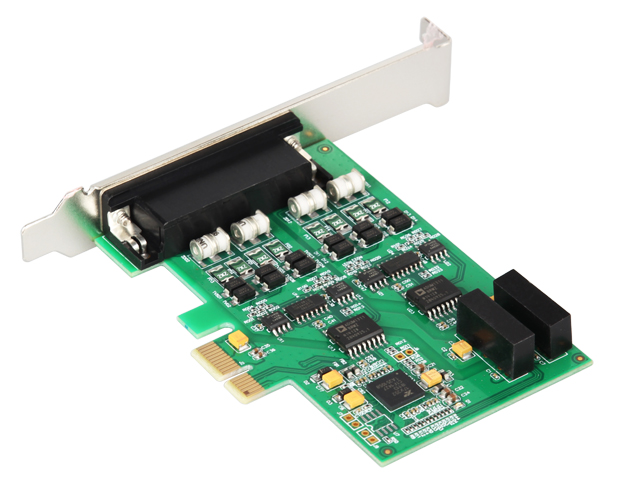

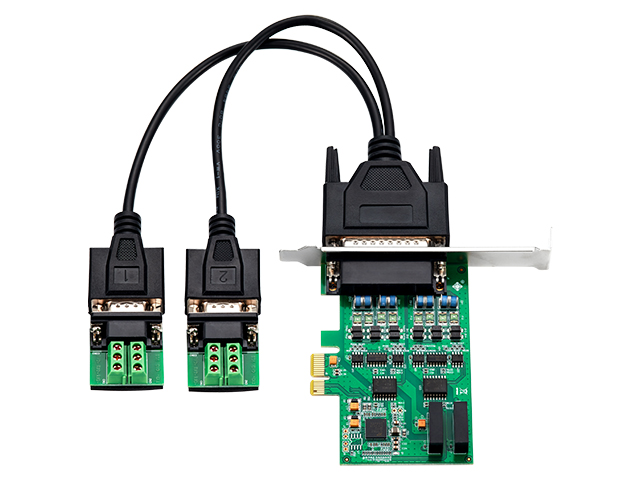

●1x PCI-E转2口RS422/485串口卡
●1x 用户手册
