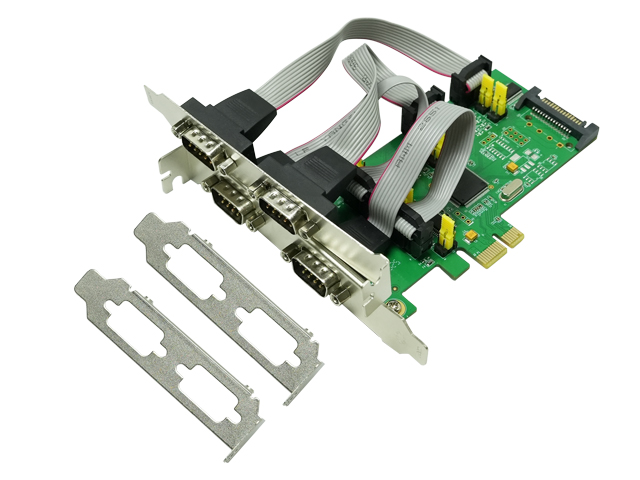

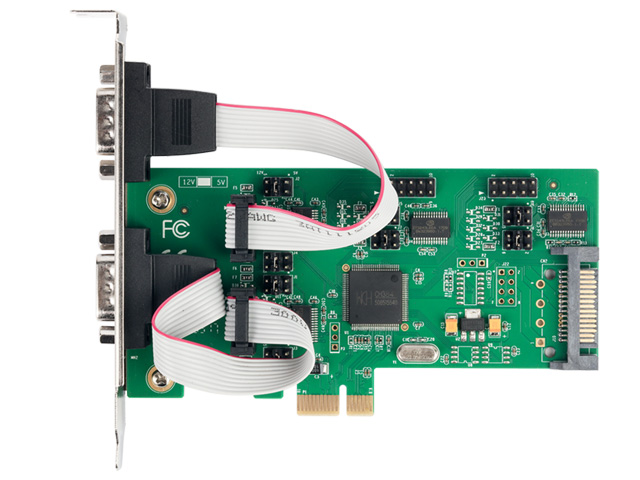

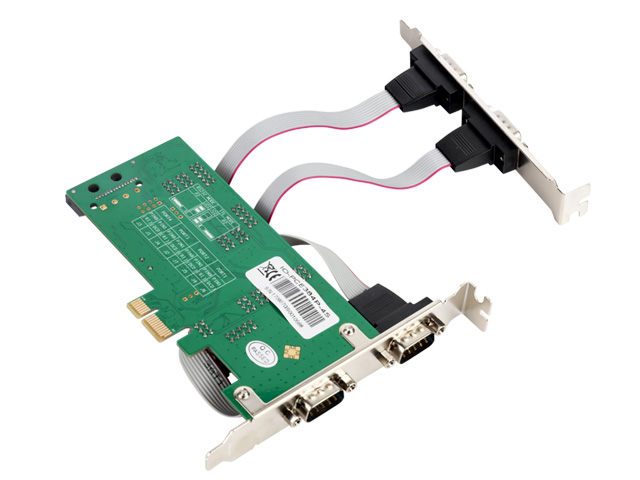

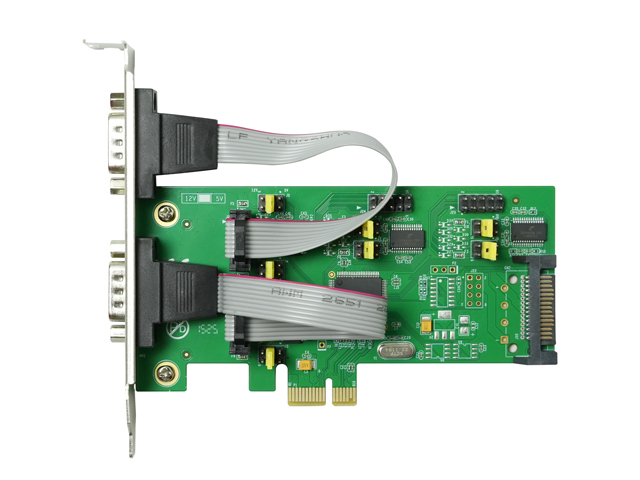

产品简介

•该款多串口卡是针对银行，证券，超市等金融行业特殊设备而设计的，用户不仅可通过主机的PCI-E插槽扩展出4个串口，还可根据需求对串口端口号进行更改，所有串口RS232信号内置＋/－15 KV ESD保护，是串行多端口通信最可靠和高性能的解决方案。

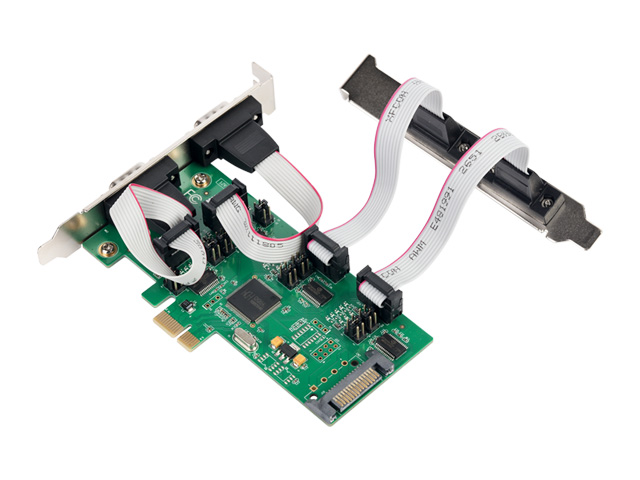

1、提供SATA15PIN供电接口，可实现DB9串口第1/9针供电---方便用户在不增加外部电源的情况下连接各种串口设备。

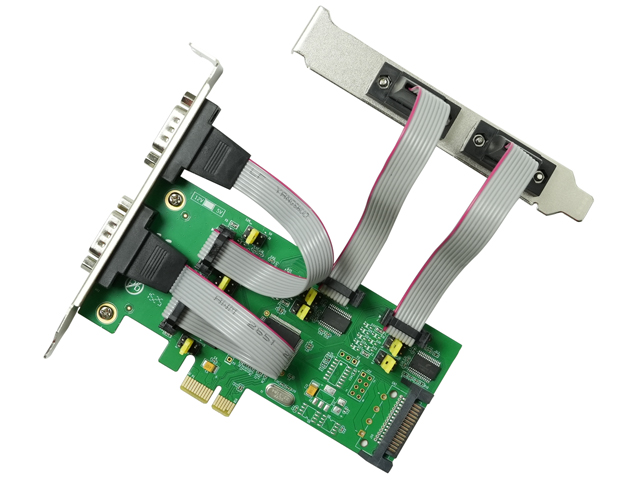

通过跳线可设置三种状态：A.第1脚供电：（DCD、+5V、+12V）B.第9脚供电：（RI、+5V、+12V），一般可为密码键盘，金卡键盘，扫描枪，以及外接LED显示屏等设备供电。

2、配备4个标准RS-232串口---实现多种串口设备端口同时通信

每个串口通信速率可达921.6Kbps，并且广泛应用于PC、调制解调器、收款机、打印机、扫描仪、密码键盘、指纹仪、显示屏幕、数据采集等系列串口设备。

3、采用PCI-Express X1总线设计，可分别接主机PCI-Express 2x、4x、8x、16x的插槽。

规格参数

•符合PCI-Express规范 Revision 1.1

•PCI-Express Single-Lane (x1) 总线带宽 2.5Gbps

•串口通信速率可达921.6Kbps

•支持串口端口号更改

•内置＋/－15 KV ESD保护

特点

•完全独立的4 个异步串口，兼容16C550、16C552、16C554 及16C750 并且有所增强

•支持5、6、7 或者8 个数据位以及1 或者2 个停止位

•支持奇、偶、无校验、空白0、标志1 等校验方式

•可编程通讯波特率，支持115200bps 以及最高达8Mbps 的通讯波特率

•内置256 字节的FIFO 先进先出缓冲器，支持4 个FIFO 触发级

•支持MODEM 调制解调器信号CTS、DSR、RI、DCD、DTR、RTS，可转成RS232 电平

•支持硬件流控制信号CTS 和RTS 自动握手和自动传输速率控制，兼容TL16C550C

•支持串口帧错误检测、支持Break 线路间隔检测

•提供DB9串口第1脚供电，通过跳线可设置三种状态：(DCD, ＋5V ,＋12V）

•提供DB9串口第9脚供电，通过跳线可设置三种状态：(RI ,＋5V ,＋12V）

支持的系统

Windows98/98e/ME

Windows 32bit 2000/XP/2003 Server/Vista/7 & Windows 64bit XP/2003 Server/Vista/7/8

Linux Kernel 2.4 & 2.6

麒麟

UOS

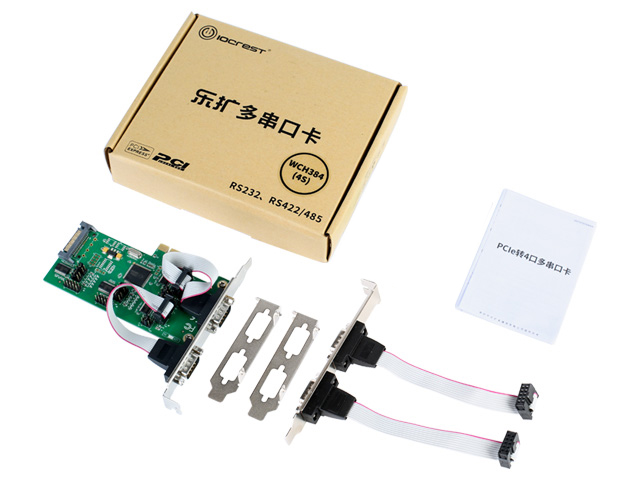

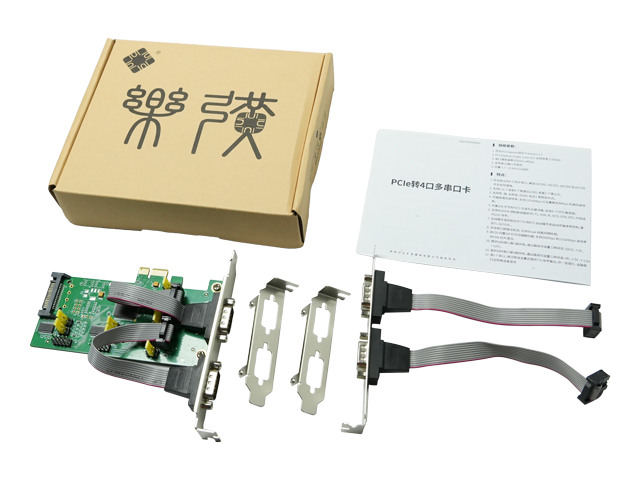

包装明细

1xPCI-E 4串口卡

1x说明书

1x短铁片
